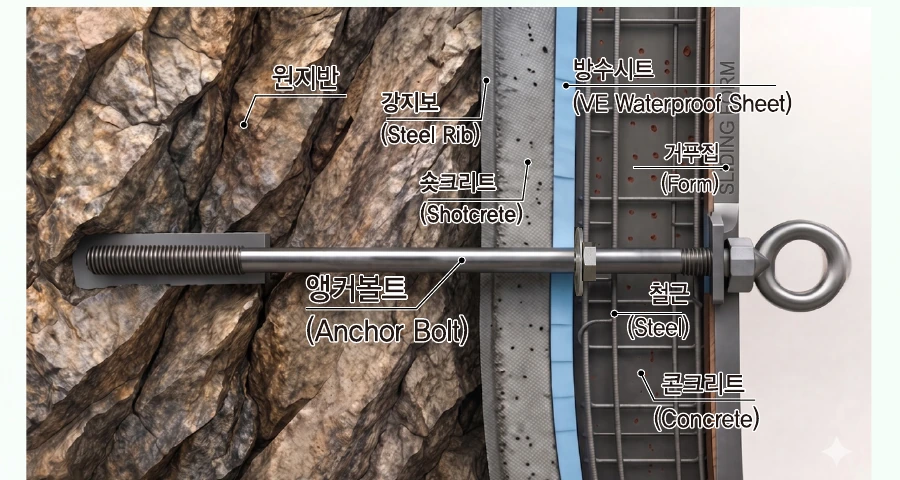

01 / THE CONNECTION공법의 원리
원지반과 거푸집을
직접 연결하는 구조.
마감벽 구조물 시공 시 앵커볼트를 거푸집에 직접 정착하는 공법입니다.
방수시트 일체형 앵커를 활용해 벽체와 거푸집의 연결을 구성합니다. 공법소개 자료는 터널 마감벽과 기타 벽체 구조물의 적용 개념을 제시합니다.
01앵커볼트의 직접 정착
02방수시트와 앵커의 일체 구성
03철근·거푸집·콘크리트의 연결
실제 적용은 지반 조건, 구조 검토, 정착 상세와 시공 여건에 따라 별도 설계가 필요합니다.
02 / CONSTRUCTION SEQUENCE시공 순서
한 단계씩,
구조를 완성합니다.
- 01
터널 굴착 및 숏크리트 타설
굴착과 숏크리트 타설로 마감벽 시공의 바탕을 준비합니다.
- 02
방수시트 일체형 앵커 설치
방수시트와 앵커를 함께 구성하는 직접 정착 방식을 적용합니다.
- 03
철근 배근 및 거푸집 설치
철근을 배근하고 앵커볼트와 거푸집을 연결합니다.
- 04
콘크리트 타설
설치한 거푸집에 콘크리트를 타설해 마감벽을 형성합니다.
제공 공법자료의 4단계를 요약한 개념 순서입니다. 현장 시공계획서나 구조계산서를 대체하지 않습니다.
03 / METHOD COMPARISON기존 공법과의 차이
지지 방식이 바뀌면,
작업 방식도 달라집니다.
회사 공법소개 자료의 비교 항목을
시공 관점에서 정리했습니다.
| 비교 항목 | 기존 공법 | 앵커볼트 공법 |
|---|---|---|

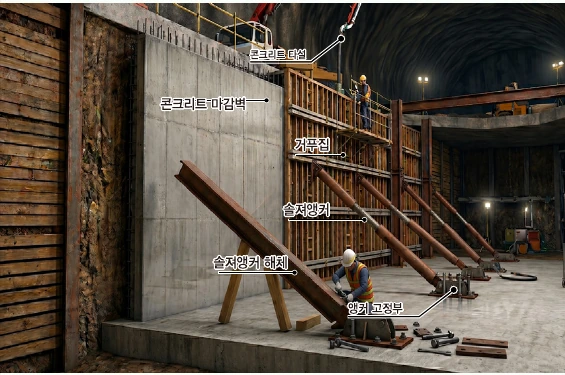

| 지지 방식 | 경사 지지대와 외부 반력 구조로 거푸집을 지지 | 앵커볼트로 원지반과 거푸집을 직접 연결 |
| 시공 순서 | 지지대 설치·해체 공정이 추가됨 | 방수시트 일체형 앵커로 공정 단순화 추구 |
| 작업 공간 | 외부 지지대가 작업 동선에 간섭할 수 있음 | 별도 경사 지지대를 줄여 작업공간 확보 추구 |
| 품질 관리 | 지지 조건과 방수 처리를 별도로 관리 | 앵커 정착과 방수시트 일체 구성을 함께 검토 |
| 자재·작업 | 지지대 자재와 설치·해체 작업 필요 | 일반 거푸집 사용과 재사용을 통한 효율 향상 추구 |
비교는 제공된 홍보자료의 설명입니다. 현장별 공기·비용·성능을 보장하는 실측 결과가 아니며 적용 조건에 따른 기술 검토가 필요합니다.
ENGINEERING BRIEF
공법소개서 다운로드공법을 더 자세히 살펴보세요.
공개 특허 정보와 적용 개념을 담은 공법소개서
